Errata

Zenith erros em peças e documentação.

Peças

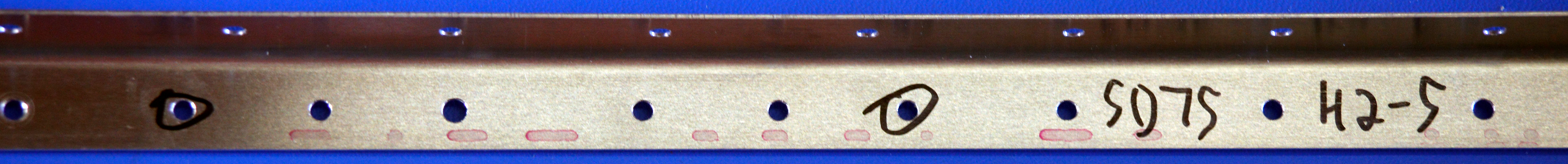

SD75H2-5

São necessários dois furos de 3/16" para o parafuso AN3-5A.

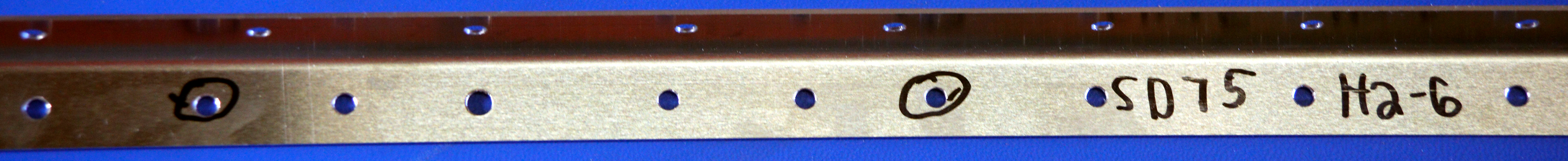

SD75H2-6

São necessários dois furos de 3/16" para o parafuso AN3-5A.

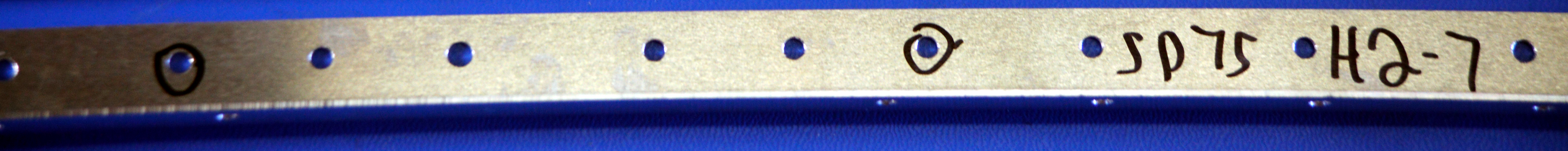

SD75H2-7

São necessários dois furos de 3/16" para o parafuso AN3-5A.

SD75H2-8

São necessários dois furos de 3/16" para o parafuso AN3-5A.

SD75H2-11

As peças que precisam de parafusos AN3-5A, parafusos AN3-6A e rebites A6 precisam de furos furados. O próprio SD75-H2-11 pode estar ok, mas as peças que precisam ser anexadas a ele estão todas erradas.

SD75H3-6

Desenhos

SD75-HS-02

A secção de desenho superior direita deve ter 8 arruelas.

Cada parafuso AN3-5A precisa de uma arruela sob a porca.

Cada parafuso EN3-6A precisa de uma arruela sob a porca e uma arruela sob a cabeça.
