エラー

Zenithの部品とドキュメントのエラー。

パーツ

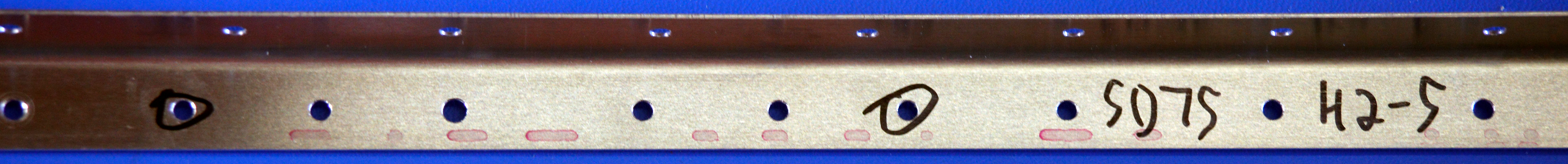

SD75H2-5

_images/SD75H2-5.jpg

AN3-5Aボルトのために3/16"に2つの穴を掘る必要があります。

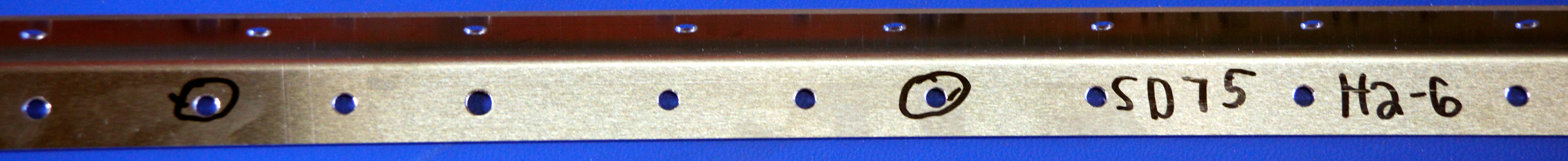

SD75H2-6

_images/SD75H2-6.jpg

AN3-5Aボルトのために3/16"に2つの穴を掘る必要があります。

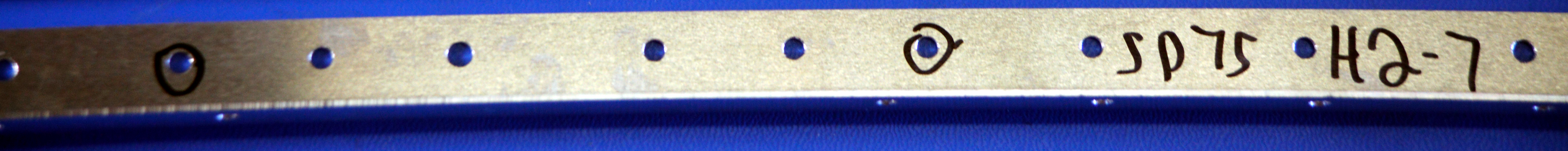

SD75H2-7

_images/SD75H2-7.jpg

AN3-5Aボルトのために3/16"に2つの穴を掘る必要があります。

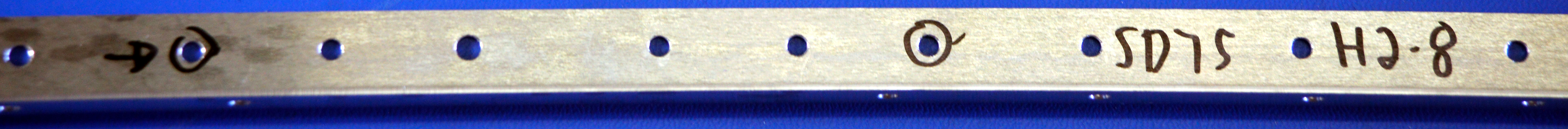

SD75H2-8

_images/SD75H2-8.jpg

AN3-5Aボルトのために3/16"に2つの穴を掘る必要があります。

SD75H2-11

_images/sd75h2-11-a6-hole-size1.jpg

AN3-5A ボルト、AN3-6A ボルト、および A6 リベットを必要とする部品はすべて、穴を開ける必要があります。SD75-H2-11 自体は問題ないかもしれませんが、それに取り付けられる必要がある部品はすべて間違っています。

SD75H3-6

_images/sd75h3-6-a61.jpg

図面

SD75-HS-02

右上の図面セクションには8つのワッシャーが必要です。

各AN3-5Aボルトはナットの下で洗濯機を必要とします。

各EN3-6Aボルトはナットの下で洗濯機および頭部の下で洗濯機を必要とします。
