Errata

Zenith errori nelle parti e nella documentazione.

Parti

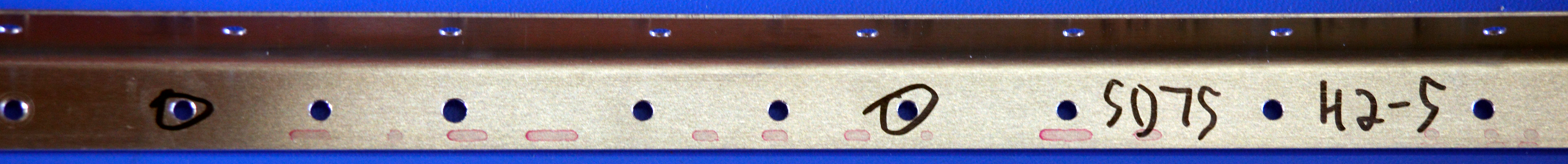

SD75H2-5

Due fori devono essere forati a 3/16» per il bullone AN3-5A.

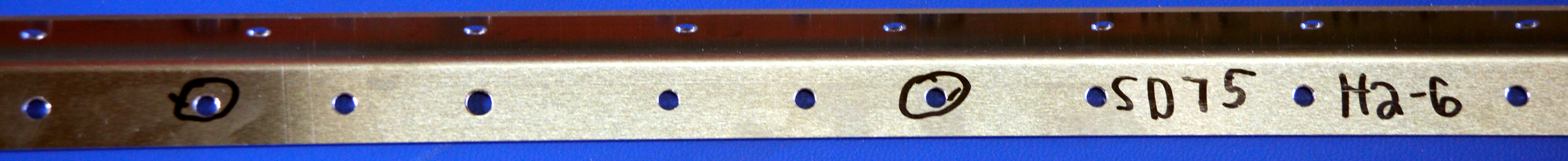

SD75H2-6

Due fori devono essere forati a 3/16» per il bullone AN3-5A.

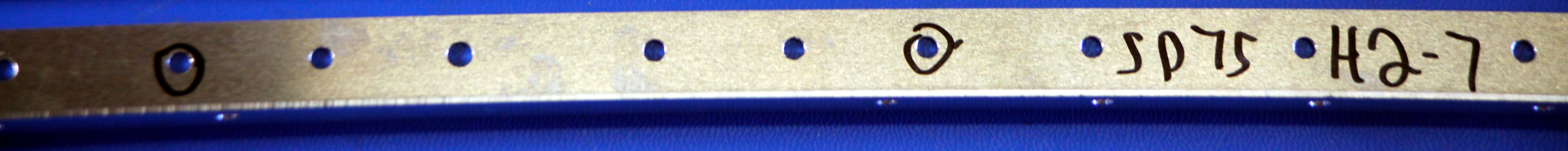

SD75H2-7

Due fori devono essere forati a 3/16» per il bullone AN3-5A.

SD75H2-8

Due fori devono essere forati a 3/16» per il bullone AN3-5A.

SD75H2-11

Le parti che richiedono bulloni AN3-5A, bulloni AN3-6A e rivetti A6 richiedono tutti fori forati. SD75-H2-11 potrebbe essere ok, ma le parti che devono essere attaccate a esso sono tutte sbagliate.

SD75H3-6

Disegni

SD75-HS-02

La sezione di disegno in alto a destra dovrebbe avere 8 rondelle.

Ogni bullone AN3-5A richiede un rondella sotto il dado.

Ogni bullone EN3-6A richiede una rondella sotto il dado e una rondella sotto la testa.
