Errata

Zenith fait des erreurs dans les pièces et la documentation.

Pièces

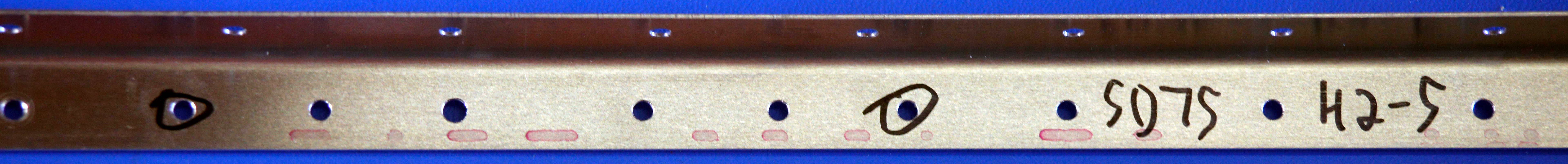

SD75H2-5

Deux trous doivent être percés à 3/16 » pour le boulon AN3-5A.

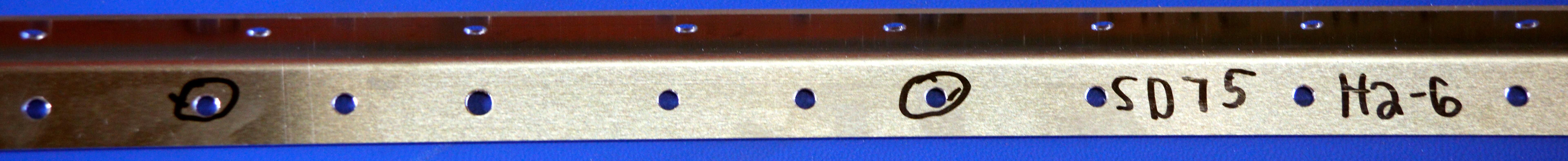

SD75H2-6

Deux trous doivent être percés à 3/16 » pour le boulon AN3-5A.

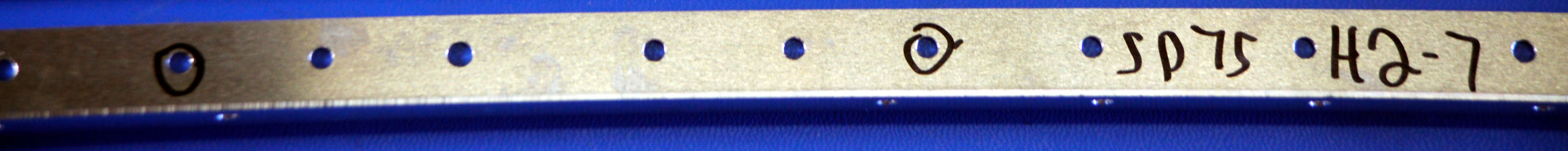

SD75H2-7

Deux trous doivent être percés à 3/16 » pour le boulon AN3-5A.

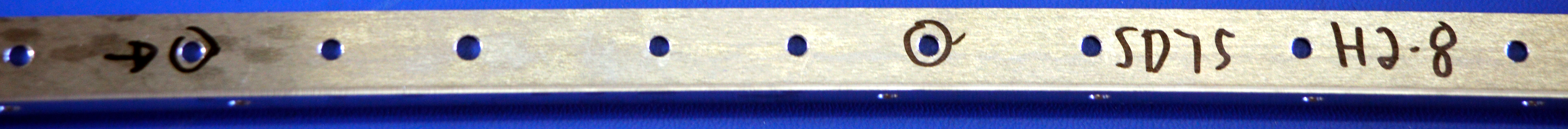

SD75H2-8

Deux trous doivent être percés à 3/16 » pour le boulon AN3-5A.

SD75H2-11

Les pièces qui nécessitent des boulons AN3-5A, des boulons AN3-6A et des rivets A6 nécessitent toutes des trous percés. Le SD75-H2-11 lui-même peut être correct, mais les pièces qui doivent s’y attacher sont toutes fausses.

SD75H3-6

Dessins

SD75-HS-02

La section de dessin en haut à droite devrait avoir 8 rondelles.

Chaque boulon AN3-5A nécessite une rondelle sous l’écrou.

Chaque boulon EN3-6A nécessite une rondelle sous l’écrou et une rondelle sous la tête.
