Errata

Zenith comete errores en piezas y documentación.

Piezas

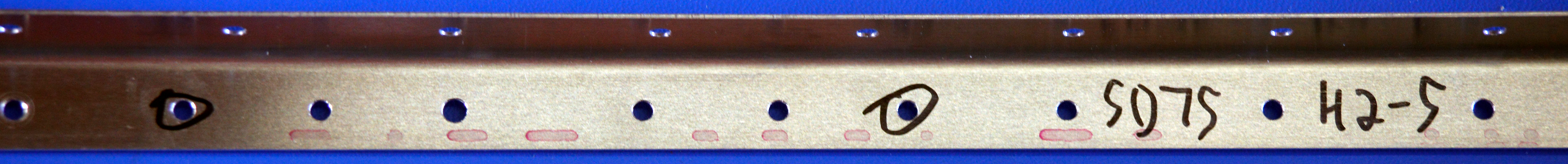

SD75H2-5

Se deben taladrar dos agujeros de 3/16 « para el perno AN3-5A.

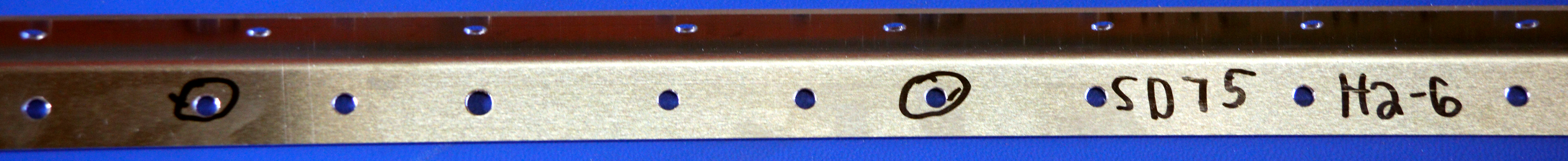

SD75H2-6

Se deben taladrar dos agujeros de 3/16 « para el perno AN3-5A.

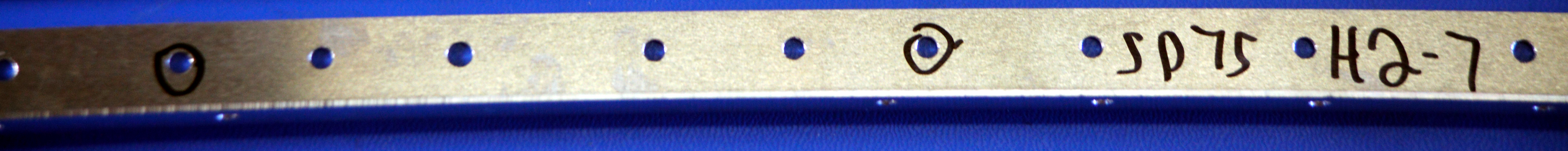

SD75H2-7

Se deben taladrar dos agujeros de 3/16 « para el perno AN3-5A.

SD75H2-8

Se deben taladrar dos agujeros de 3/16 « para el perno AN3-5A.

SD75H2-11

Las piezas que necesitan tornillos AN3-5A, tornillos AN3-6A y remaches A6 requieren que se les hagan los agujeros. El propio SD75-H2-11 puede estar bien, pero las piezas que se deben unir a él están todas mal.

SD75H3-6

Dibujos

SD75-HS-02

La sección superior derecha del dibujo debe tener 8 arandelas.

Cada perno AN3-5A necesita una arandela debajo de la tuerca.

Cada tornillo EN3-6A requiere una arandela debajo de la tuerca y otra debajo de la cabeza.
