Hatalar

Zenith, parça ve dokümantasyon hataları.

Parçalar

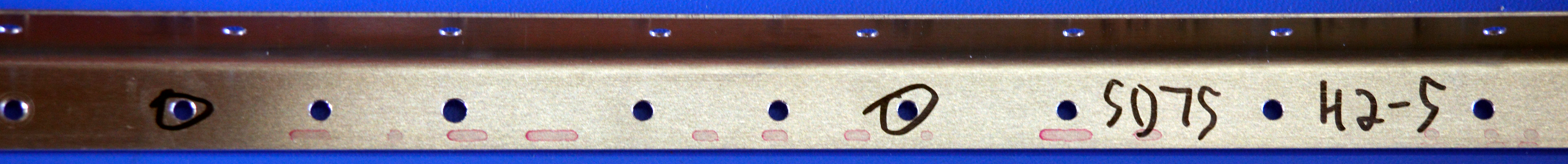

SD75H2-5

AN3-5A cıvatası için iki delik 3/16 "için delinmelidir.

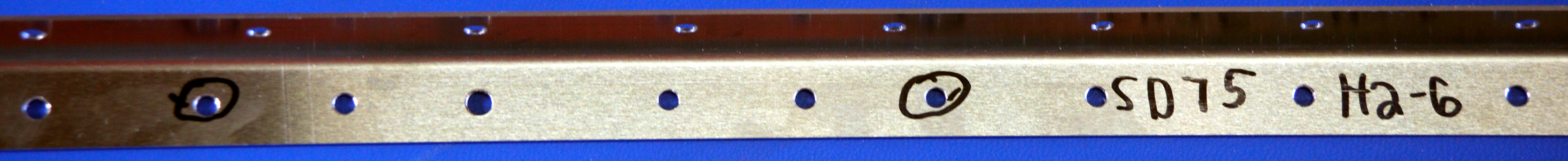

SD75H2-6

AN3-5A cıvatası için iki delik 3/16 "için delinmelidir.

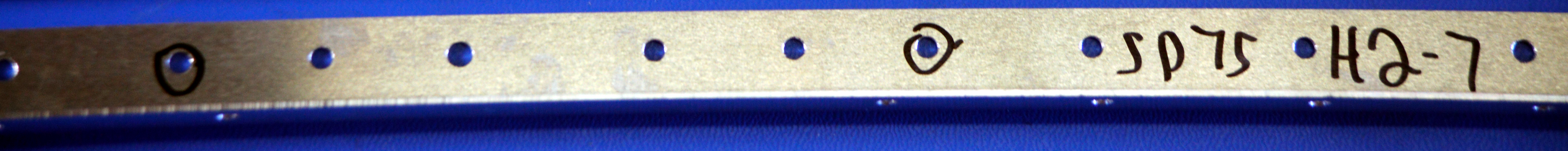

SD75H2-7

AN3-5A cıvatası için iki delik 3/16 "için delinmelidir.

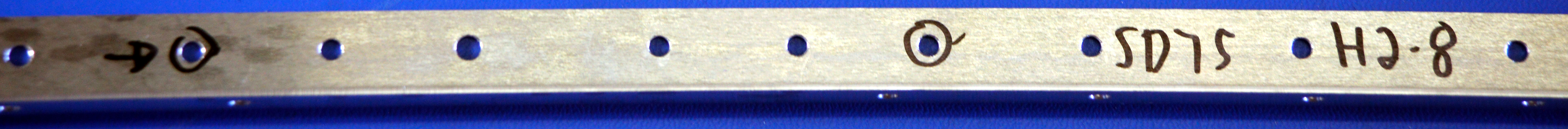

SD75H2-8

AN3-5A cıvatası için iki delik 3/16 "için delinmelidir.

SD75H2-11

AN3-5A cıvatalarına, AN3-6A cıvatalarına ve A6 perçinlerine ihtiyaç duyan parçaların hepsinin deliklerinin delinmesi gerekir. SD75-H2-11’in kendisi iyi olabilir, ancak ona takılması gereken parçalar yanlıştır.

SD75H3-6

Çizimler

SD75-HS-02

Sağ üstteki çizim bölümünde 8 adet rondela olmalıdır.

Her AN3-5A cıvatası, somunun altında bir rondelaya ihtiyaç duyar.

Her EN3-6A cıvatası, somunun altında bir rondela ve başın altında bir rondela gerektirir.
