오류

Zenith 부품 및 문서 오류.

부품

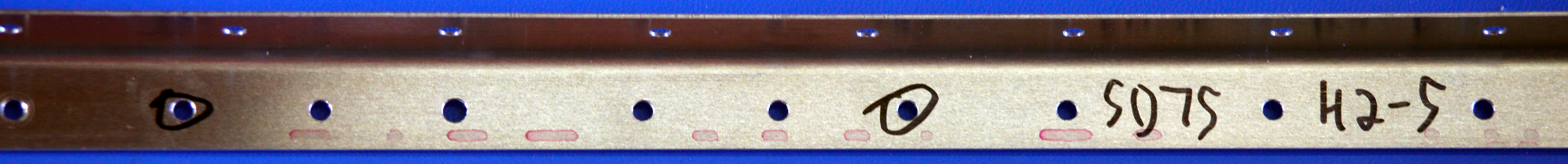

AN3-5A 볼트를 위해 3/16”에 2개의 구멍이 교련될 필요가 있습니다.

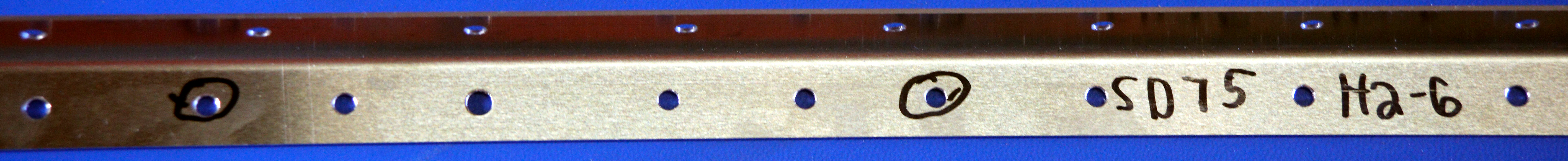

AN3-5A 볼트를 위해 3/16”에 2개의 구멍이 교련될 필요가 있습니다.

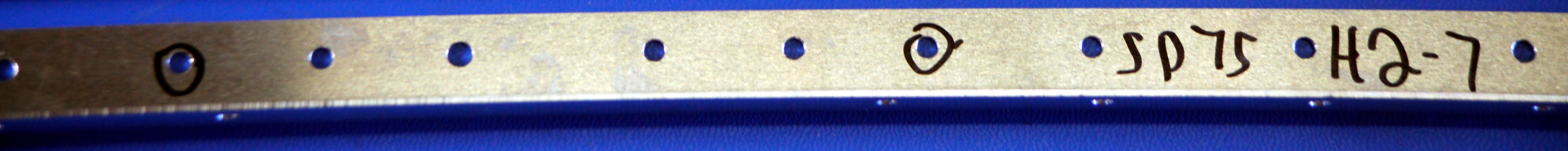

AN3-5A 볼트를 위해 3/16”에 2개의 구멍이 교련될 필요가 있습니다.

AN3-5A 볼트를 위해 3/16”에 2개의 구멍이 교련될 필요가 있습니다.

AN3-5A 볼트, AN3-6A 볼트 및 A6 리벳이 필요한 부품은 모두 구멍을 뚫어야 합니다. SD75-H2-11 자체는 괜찮을 수 있지만, 그것에 부착해야 하는 부품은 모두 잘못되었습니다.

오른쪽 위의 그리기 섹션에는 8개의 와셔가 있어야 합니다.

각 AN3-5A 볼트는 너트 아래에 와셔가 필요합니다.

각 EN3-6A 볼트는 너트 아래에 와셔가 필요하고 헤드 아래에 와셔가 필요합니다.
